Непотопляемый форт Драм — бетонная броня и огромные пушки

На картах он выглядит как корабль, но форт Драм никогда не бороздил воды — он врос в скалу и застыл на вечной стоянке в устье Манильского залива. Его строили не ради красоты, а как мощную крепость для противостояния серьёзному противнику. Издалека бетонная конструкция действительно напоминает морской броненосец, но всё это лишь эффектная видимость, на самом же деле форт Драм – вооружённая до зубов, одна из самых неприступных крепостей в мире.

Скала, превращённая в оружие

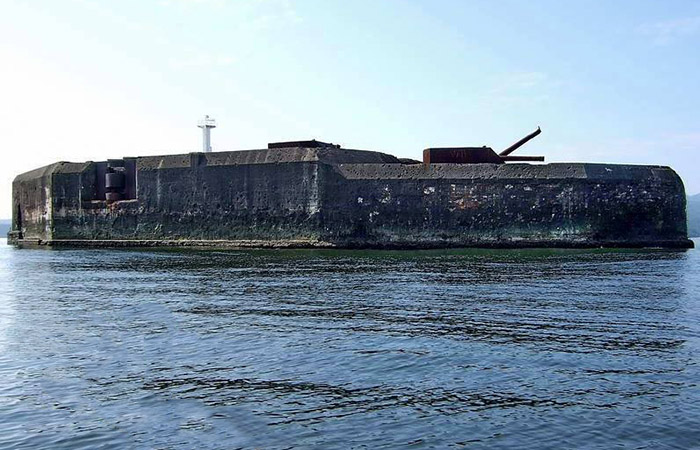

Форт Драм./ Фото: reddit.com

Когда филиппинский архипелаг ещё находился под управлением США, армия занялась укреплением Манильского залива. На входе в него находился небольшой остров Эль-Фраиле, представлявший собой вытянутую скалу длиной около 120 метров и шириной чуть более 40. Природная форма оказалась настолько подходящей, что проектировщики решили использовать этот остров по полной программе. Надводную часть скалы они срезали практически полностью, а затем начали возводить на ней прямоугольную бетонную платформу, внешне напоминавшую палубу корабля с выступами под башни. Строительство длилось почти пять лет и потребовало колоссальных объёмов строительных материалов, доставленных морем с острова Лусон.

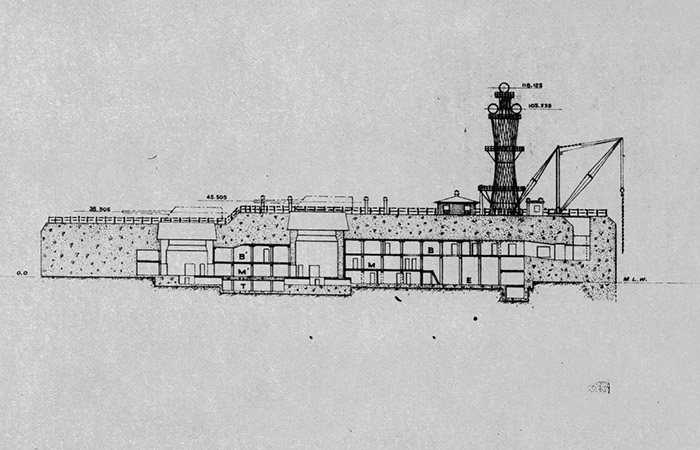

Общий план./ Фото: wsimg.com

Бетон, использованный для возведения конструкции, имел особую рецептуру с добавлением вулканического пепла и специальных присадок для повышения прочности, чтобы он лучше сопротивлялся морской воде. При этом строители делали очень плотное армирование двойным каркасом для компенсации возможных сдвигов и вибраций от огня тяжёлых орудий. Толщина наружных стен доходила до шести с половиной метров, а потолочные перекрытия, расположенные чуть ниже верхней палубы, были ещё массивнее — более девяти метров в критических зонах. Вся конструкция насчитывала несколько уровней, связанных лестницами и лифтами, с чёткой функциональной зональностью: верх — для огневых точек, средний — для управления и технических систем, нижний — для казарм, складов и вспомогательных помещений. Форт изначально проектировался в качестве автономной огневой точки, способной выдерживать длительную осаду.

Бетонный броненосец на страже залива

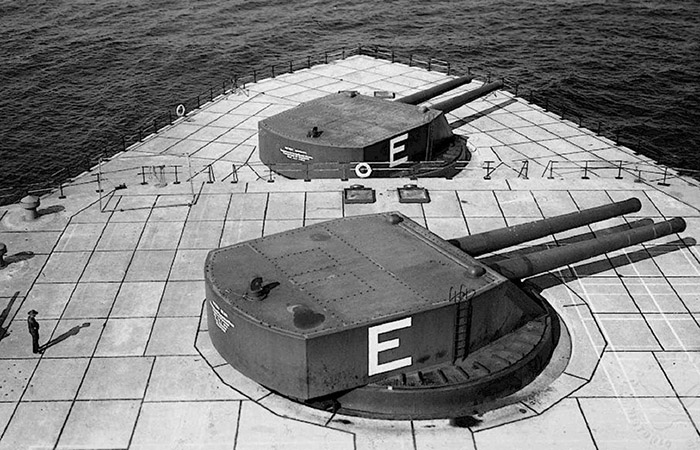

Орудия форта./ Фото: armyhistory.org

Огневая мощь форта была внушительной даже по меркам линкоров своего времени. На бетонной платформе установили две вращающиеся башни — одну в носовой части, другую в кормовой. Каждая из них содержала по два 14-дюймовых нарезных орудия Mark 2 образца конца XIX века. Эти пушки имели ствол длиной 15 метров и могли отправлять снаряд массой в 570 килограммов на расстояние до 20 километров при максимальном угле возвышения в 15 градусов. Башни поворачивались при помощи электроприводов, а те питались от двух дизель-генераторов общей мощностью в 500 киловатт, расположенных в машинном отделении нижнего уровня. Запас снарядов составлял около тысячи выстрелов на башню, с расчётом на интенсивную стрельбу в течение нескольких суток.

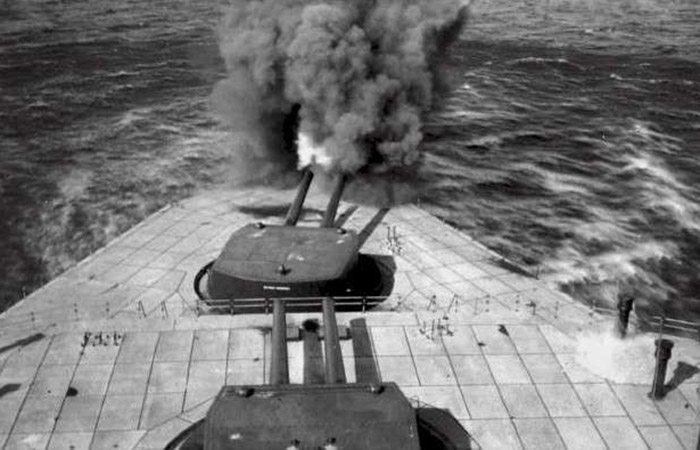

Выстрел из орудий./ Фото: navalhistoria.com

Вес каждой башни был солидным и составлял около 500 тонн, а устанавливались они на броневом основании, усиленном бетонной подушкой толщиной примерно 12 метров. Система подачи боеприпасов была сложной и, помимо прочего, включала в себя элеваторы с цепными подъёмниками, а также отдельные каналы для пороховых зарядов и снарядов. Наряду с главными орудиями форт оснащался шестью 6-дюймовыми пушками на флангах и несколькими зенитными установками малого калибра. Все эти элементы встраивались в форт таким образом, чтобы обеспечить круговую оборону. Кроме того, огневые позиции прикрывались бронещитами и имели механизированные приводы наведения.

Повседневность под многометровым бетоном

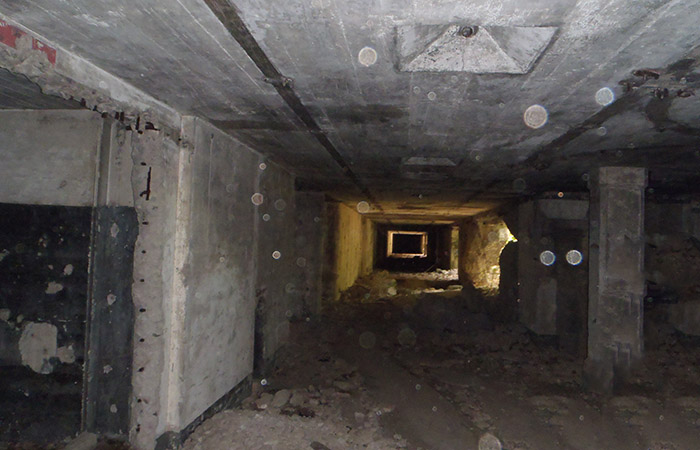

Внутри форта./ Фото: wordpress.com

Внутреннее пространство крепости напоминало корабль не только по форме, но и по организации службы. Жилые помещения находились в центральной части нижнего уровня, ближе к командному пункту и защищённым зонам. Обычно гарнизон форта насчитывал до 250 человек, а во время боевой тревоги их число увеличивалось за счёт личного состава, который перебрасывался с острова Коррехидор. Каждый солдат имел отведённое место в казарменной зоне с двухъярусными койками, металлическими шкафчиками и минимальными удобствами. Санитарные блоки находились по соседству и были связаны с системой автономной фильтрации сточных вод.

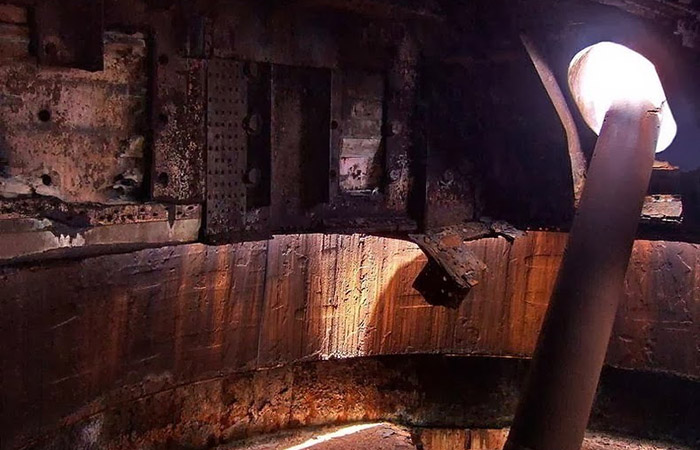

Внутри орудийной башни./ Фото: pikabu.ru

Запасы воды хранились в четырёх цистернах по 75 тонн каждая, а электричество обеспечивал отдельный генераторный отсек. От него работали освещение, системы связи, вентиляция и механизированные узлы. Также форт имел собственную радиостанцию, антенны которой были выведены на верхнюю палубу и защищены противоосколочными кожухами. Командный пункт находился под центральной башней и был отделён от остальных отсеков толстым бронированным люком. Он включал панель управления огнём, картографический стол, аппаратуру связи и приборы наблюдения за морем.

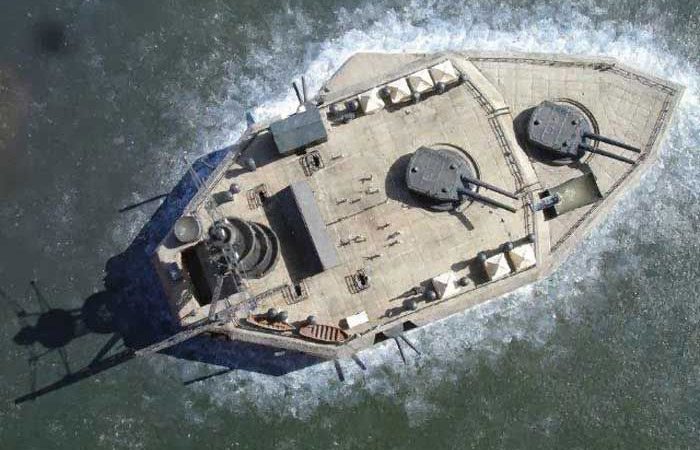

Вид сверху./ Фото: pinimg.com

Войти в форт можно было только с кормовой части через скрытый спуск к шлюзу, который открывался вручную при необходимости. Вся конструкция была спроектирована таким образом, чтобы при полном отключении электропитания оставалась возможность ручного управления — от подачи боеприпасов до вращения башен, хотя в последнем случае это требовало усилий десятков человек. Вентиляция была естественной, но при задымлении можно было включить и принудительную. Спокойной повседневной жизни здесь не было, распорядок был заполнен техническими проверками, учениями и постоянной готовностью к ведению огня.

Испытание войной

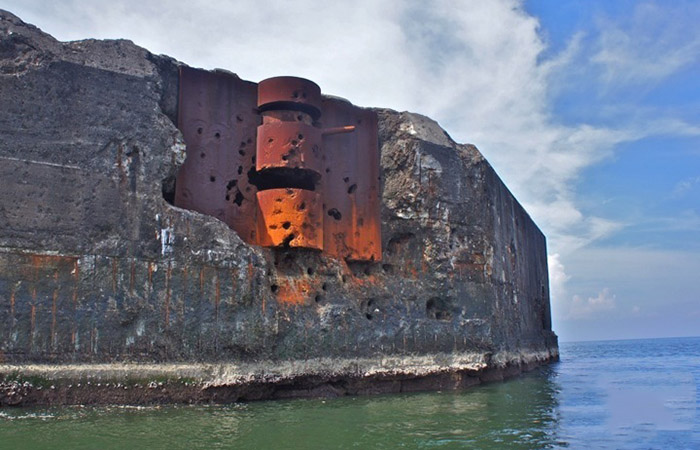

Следы давних обстрелов./ Фото: WordPress.com

В начале 1942 года японские войска подошли к Маниле и начали штурмовать оборонительные сооружения в районе залива. Основной удар пришёлся на Коррехидор, но форт Драм тоже оказался в зоне обстрела. Несмотря на массированные авиаудары и артиллерийскую подготовку, бетонная оболочка форта выдерживала попадания, а главные орудия продолжали работать по вражеским позициям. Несколько недель он вёл ответный огонь, подавляя десантные попытки на подступах к острову.

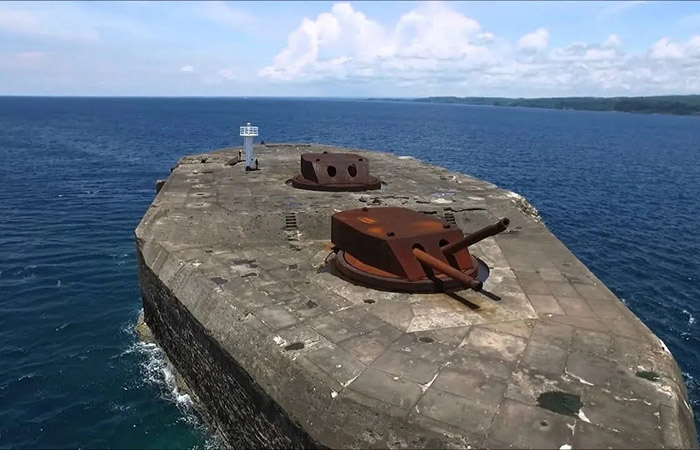

Настоящее состояние./ Фото: facebook.com

Оборона форта закончилась в мае того же года, когда был отдан общий приказ о капитуляции. Гарнизон прекратил сопротивление после того, как остальные укрепления залива были заняты, и снабжение оказалось полностью перекрыто. При сдаче форт почти не пострадал структурно, но японские сапёры позже провели доработку конструкции и попытались восстановить некоторые узлы. Тем не менее, его основное вооружение использовать не стали: размах и мощность форта не соответствовали текущим задачам оккупационных сил.

Заброшенный форт

Орудия форта./ Фото: forevervacation.com

После войны форт Драм оказался в запустении. Армия США не стала восстанавливать объект, его конструкция была устаревшей по меркам послевоенного периода, а необходимость в столь тяжёлых береговых укреплениях исчезла. Со временем большая часть оборудования оказалась разграбленной, а внутренняя инфраструктура — разрушенной или затопленной. Купола артиллерийских башен по-прежнему возвышаются над бетонной платформой, покрытые ржавчиной и следами артобстрелов.

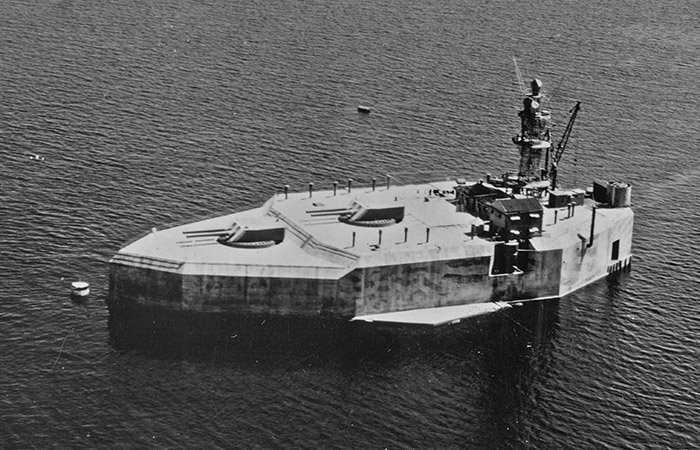

Форт Драм./ Фото: flickr.com

Вход внутрь сегодня технически возможен, но доступ туда закрыт из-за опасности обрушений и остатков боеприпасов. Сам объект привлекает внимание историков и энтузиастов фортификации, но организованных экскурсий туда не проводится. До сих пор он остаётся единственным в мире укреплением, построенным целиком на искусственно выровненной скале и оснащённым тяжёлой корабельной артиллерией в неподвижной береговой роли.

До начала и во время Второй мировой войны было построено множество фортификационных сооружений, а масштабы некоторых из них могут впечатлить даже специалистов.
